Технические данные
1. Взрывозащищённое исполнение
- Применяемые стандарты: Приводная поворотная головка переключателя YX0501-ZK является внутренним электрическим компонентом, не имеющим отдельного сертификата Ex. Обязательно устанавливается внутрь оболочки, соответствующей стандарту GB3836 для взрывоопасных сред.
- Применимые взрывоопасные зоны: Данный переключатель нельзя использовать открыто во взрывоопасных зонах. Работа в соответствующих зонах допускается только при монтаже внутри сертифицированной взрывозащищённой оболочки.
- Маркировка Ex: По газовой защите сам переключатель не имеет независимой оценки Ex. Итоговая степень взрывозащиты определяется параметрами совместимой взрывозащищённой оболочки.
2. Параметры изделия

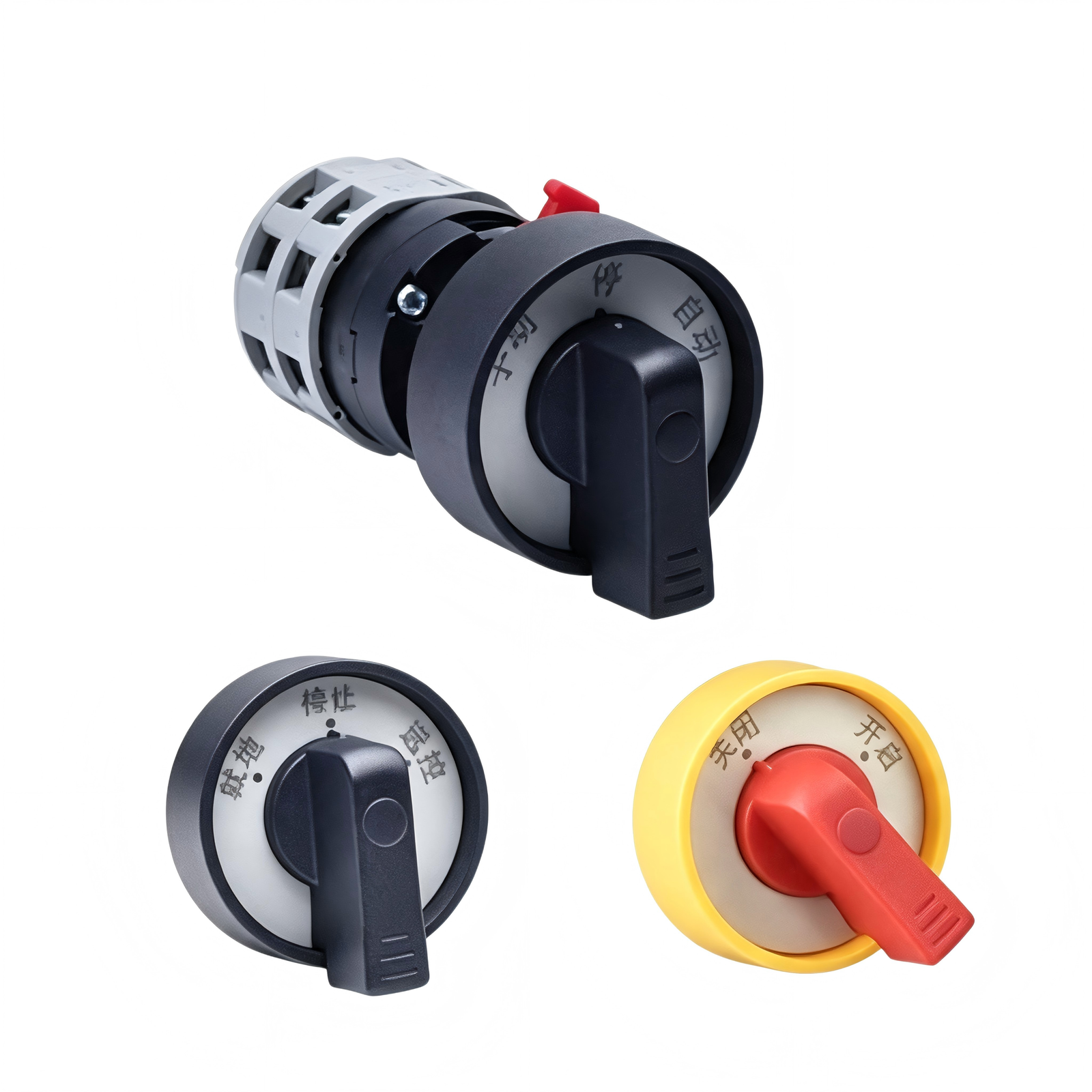

- Тип изделия: Приводная поворотная головка переключателя, многопозиционный поворотный электрический компонент для коммутации цепей, сигналов пуск-останов и прямого-реверсивного переключения.
- Сертификация: Отдельный сертификат Ex не указан в паспорте. Является встроенным компонентом, применяется только вместе с сертифицированной взрывозащищённой оболочкой.
- Материал: Рукоятка из конструкционного пластика, основание из изоляционного пластика, внутренние металлические контакты.
- Выступающие крепежные элементы: Отсутствуют. Монтаж осуществляется защелкиванием в вырез панели.
- Номинальное напряжение: макс. 400 В.
- Номинальный ток: макс. 20 А.
- Степень защиты IP: Компонент не имеет независимой степени IP. Показатели защиты определяются собранной комплектной оболочкой.
- Рабочая температура окружающей среды: Отдельные данные не указаны в паспорте. Условия эксплуатации соответствуют параметрам используемой взрывозащищённой оболочки.
- Сечение подключаемого кабеля: подходит для проводов сечением 2,5 мм².
- Ввод кабеля: На самом компоненте ввод кабеля отсутствует. Кабели подключаются к клеммам переключателя, ввод кабеля реализуется внешней оболочкой.
- Кабельный ввод: Сальники в комплект не поставляются. Сальники устанавливаются на внешней взрывозащищённой оболочке.
3. Классификация и происхождение изделия
Код ТН ВЭД: 8536500000
Страна-производитель: Китай
4. Отрасли применения
- Подходит для химической, зерновой-масляной, горнодобывающей, судостроительной отраслей, а также для отрасли комплектного автоматизированного оборудования. Устанавливается внутри взрывозащищённых оболочек для реализации переключения режимов, команд пуск-останов и управления прямым-реверсивным ходом оборудования.
- Практичность: Приводная поворотная головка переключателя YX0501-ZK имеет широкий выбор режимов работы, включая самоподвод, положение остановки и последовательную передачу многоканальных сигналов. Номинальное напряжение до 400 В, номинальный ток до 20 А, доступно исполнение на 2-8 полюсов для кабелей сечением 2,5 мм². Реализует разнообразные логики управления для вентиляторов, водяных насосов и другого полевого оборудования.
- Безопасность работы: Разнообразные логики контактов обеспечивают надежную коммутацию цепей с функциями блокировки и передачи сигналов для предотвращения ошибочных срабатываний. Компонент должен монтироваться внутри взрывозащищённой оболочки, которая обеспечивает локальную взрывозащиту для стабильной коммутации управляющих цепей.
5. Надежность
Взрывозащищённые изделия MMALATEX соответствуют строгим международным стандартам и имеют полный набор сертификатов ATEX, IECEx и EAC, что гарантирует их эксплуатацию на глобальных рынках. Данная серия взрывозащищённых изделий разработана для тяжелых условий эксплуатации со степенями защиты IP65/IP66/IP67, обладает высокой стойкостью к воде, пыли и коррозии. Мы предоставляем клиентам комплексную поддержку: полноценную техническую помощь, гарантийное обслуживание и логистику по всему миру. Независимо от расположения вашего проекта, MMALATEX обеспечивает своевременную поставку и предлагает безопасные и надежные решения для работы во взрывоопасных зонах.
6. Часто задаваемые вопросы
Q1: Какой максимальный номинальный ток у переключателя YX0501-ZK?
A1: Его максимальный номинальный ток составляет 20 А.
Q2: Можно ли использовать данный переключатель самостоятельно во взрывоопасных зонах?
A2: Нет, он обязательно должен быть установлен внутри сертифицированной взрывозащищённой оболочки.
Q3: Какое сечение провода подходит для клемм данного переключателя?
A3: Клеммы переключателя рассчитаны на провод сечением 2,5 мм².
