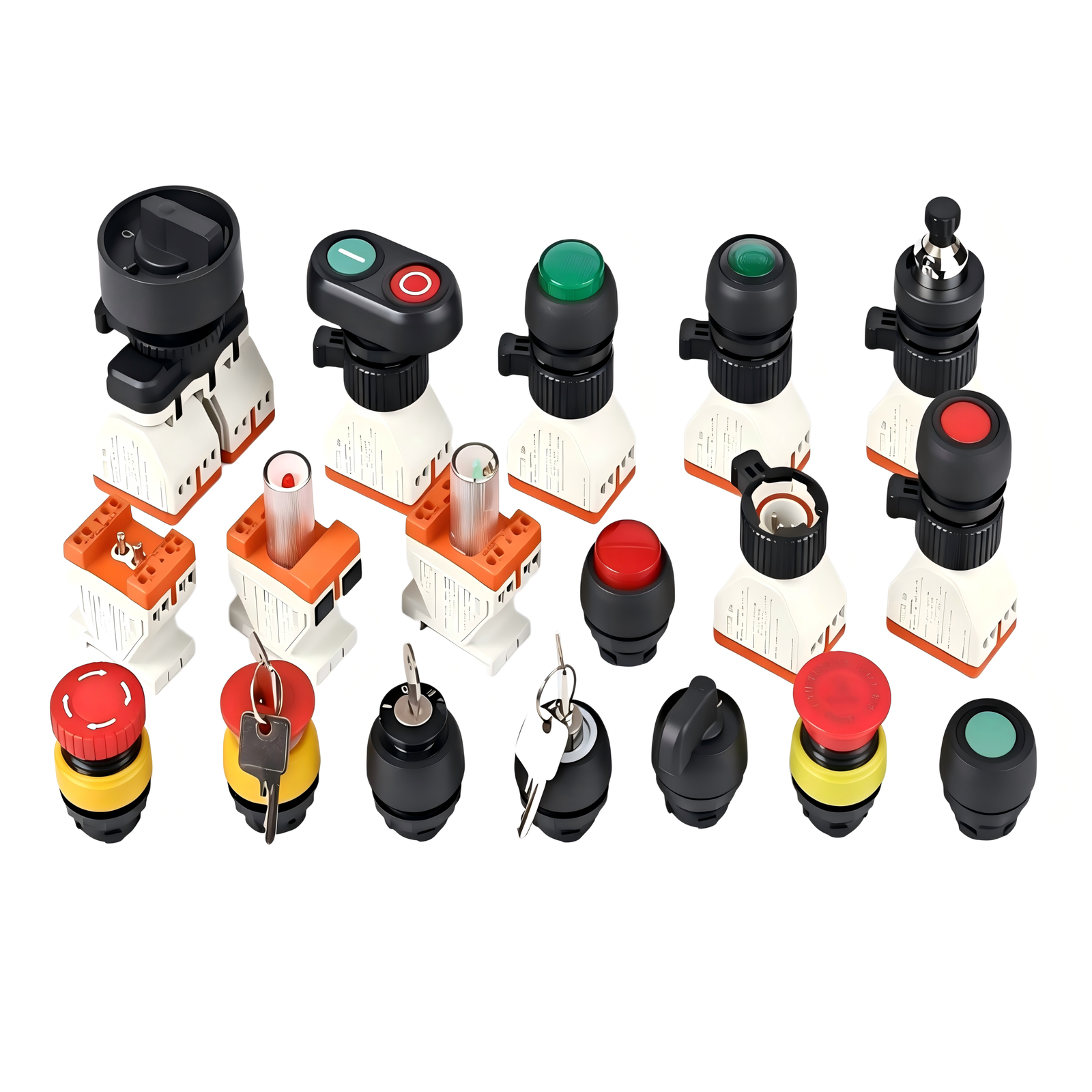

Взрывозащищённый кнопочный модуль с приводной головкой CH0801 PT DIPOERO DJAJA ABADIE

  • Взрывозащищённые компоненты состоят из взрывозащищённого модуля и рабочей головки. Стандартный диаметр передней рабочей головки Ø30 мм, монтируется на панели толщиной 1-6 мм.

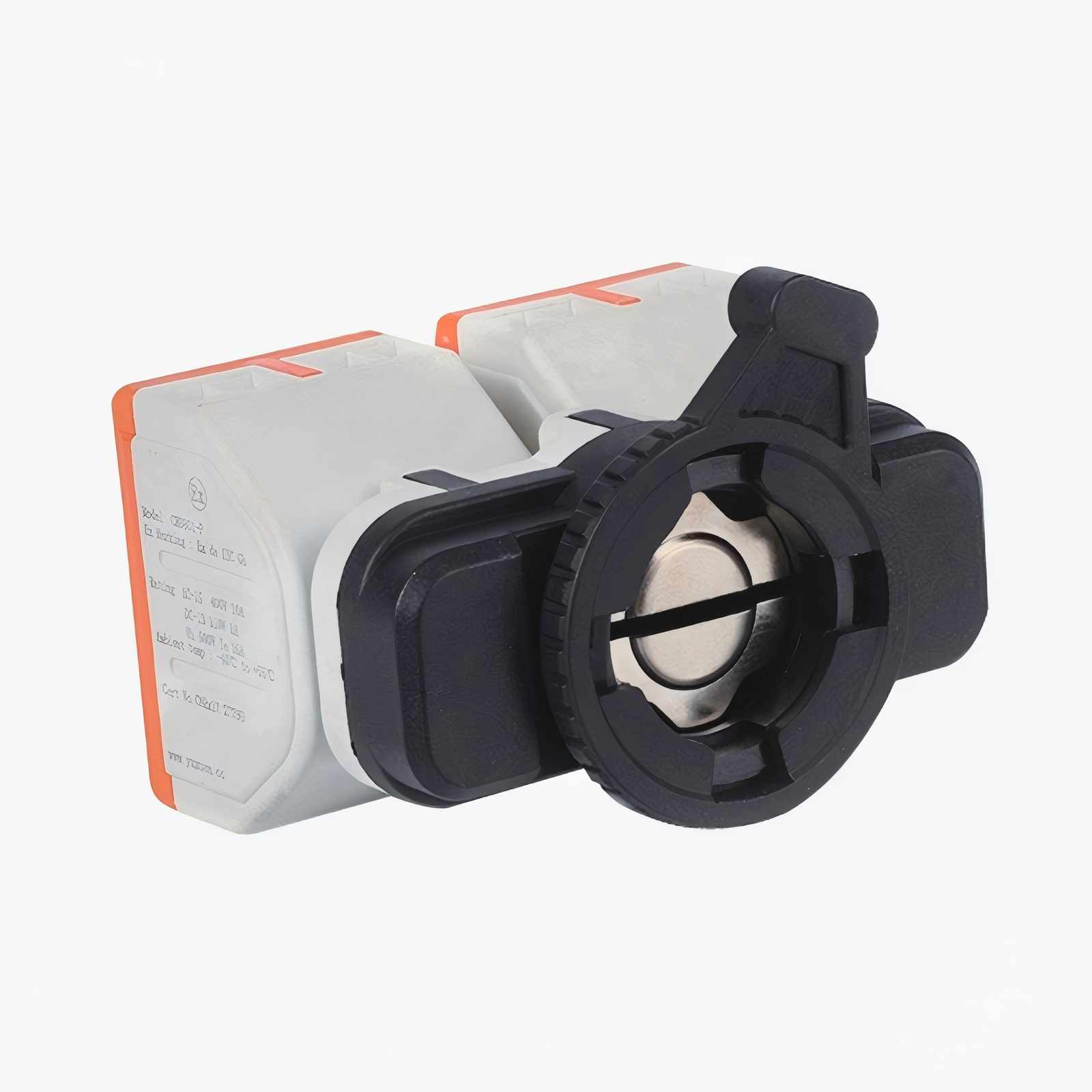

  • Передпанельные компоненты на DIN-рейку могут монтироваться на стандартную рейку 35 мм либо крепиться винтами. Задпанельные модули соединяются с предварительно установленными передними рабочими головками при помощи защелок.
  • Передпанельные на DIN-рейку и задпанельные взрывозащищённые компоненты оснащены клеммами для подключения проводов. Они должны устанавливаться внутри корпусов повышенной безопасности со степенью защиты IP54 или выше.

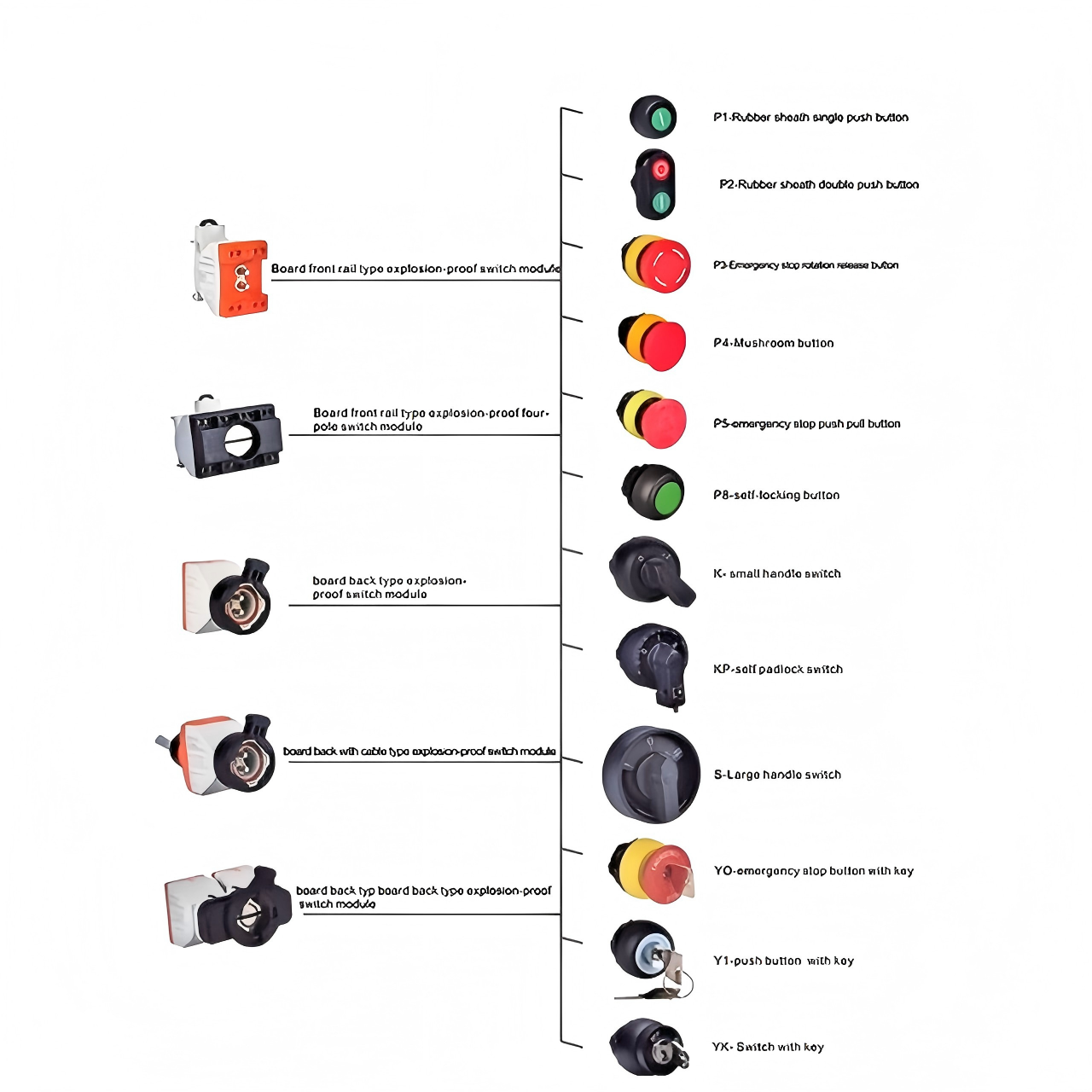

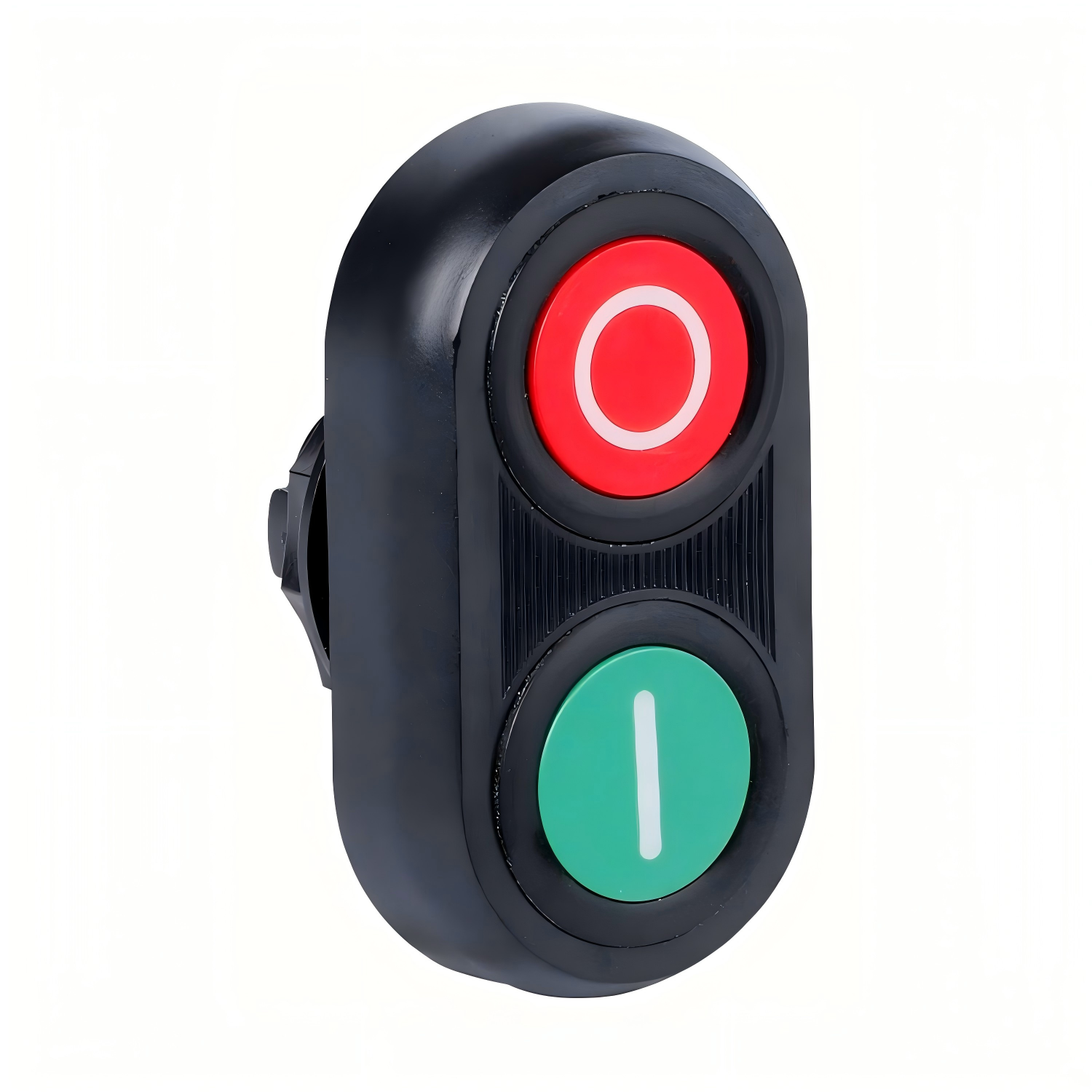

  • Передпанельные на DIN-рейку и задпанельные взрывозащищённые кнопки и переключатели поддерживают множество рабочих головок кнопок и переключателей с разными функциями.
  • Передпанельные на DIN-рейку и задпанельные взрывозащищённые сигнальные лампы используют светодиодный источник света со встроенным тепловым выключателем, доступны в пяти цветах.
  • Панель передпанельных на DIN-рейку и задпанельных взрывозащищённых амперметров оснащена регулируемой красной стрелкой, имеет перегрузочную способность в 2-кратном и 5-кратном размере, поддерживает прямое и косвенное измерение.
  • Прямое измерение применяется для диапазона токов 0-10А; шкалы для косвенного измерения (подключаются к трансформатору тока) являются взаимозаменяемыми.
  • Символы на табличках кнопок нанесены методом спекания для долговечного сохранения надписей.

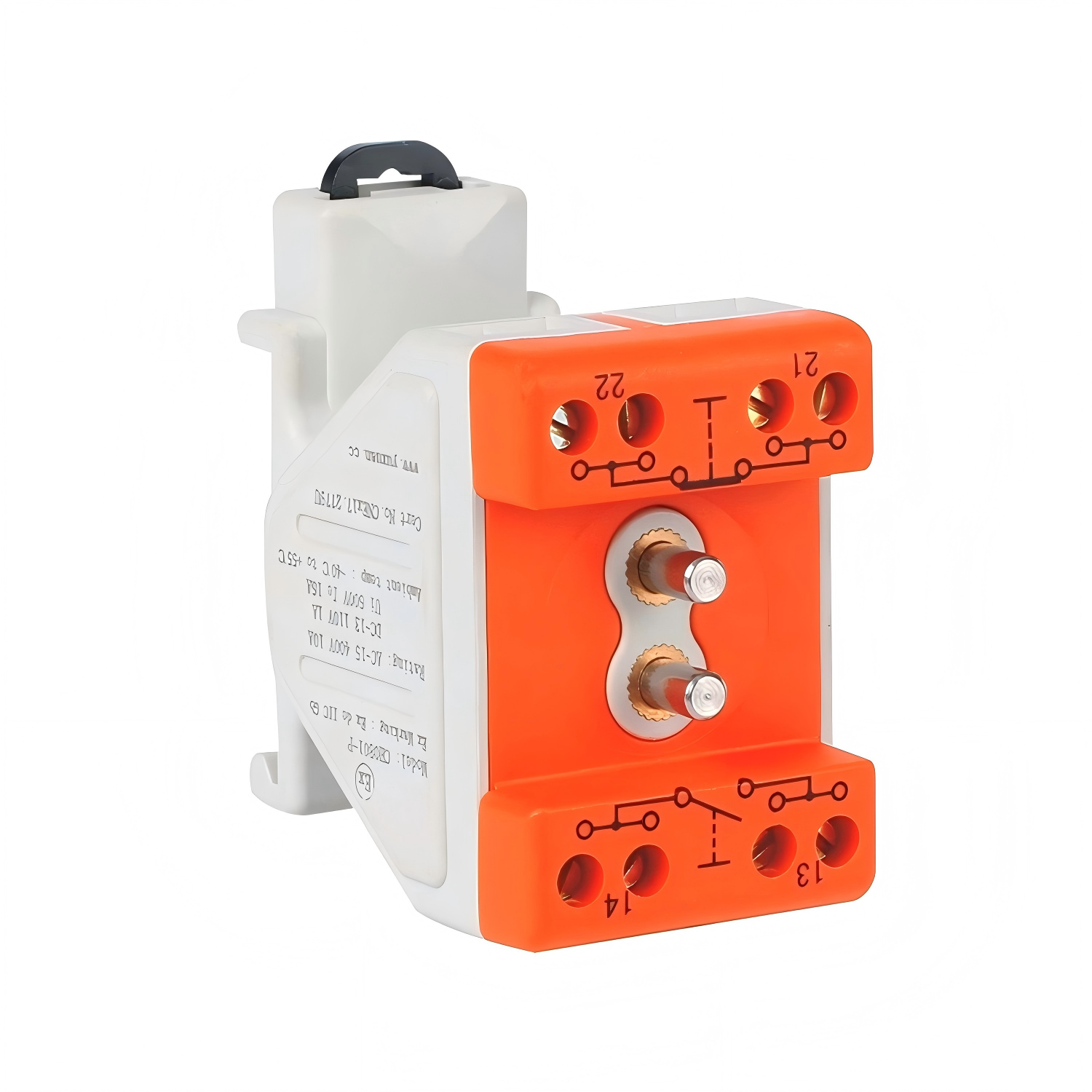

  • Номинальный ток взрывозащищённого модуля переключателя до 16А, механический ресурс до 600 000 циклов срабатывания. Материал контактов: серебряный контакт и позолоченный серебряный контакт.
  • Взрывозащищённые сигнальные лампы имеют высокую яркость и большой срок службы, электрический ресурс более 60 000 часов.
  • Маркировка взрывозащиты: Ex db eb II C Gb / Ex tb IIIC Db
Категории: ,
Запросить цену и документы

Укажите количество, условия применения и необходимые документы.

Технические данные

1. Тип взрывозащиты
  • Применяемые стандарты: CENELEC, IEC, NEC
  • Применимые взрывоопасные зоны: Зона 1, Зона 2 для взрывоопасных газовых сред; Зона 21, Зона 22 для сред с горючей пылью
  • Маркировка Ex: Ex db eb II C Gb / Ex tb IIIC Db
2. Параметры изделия

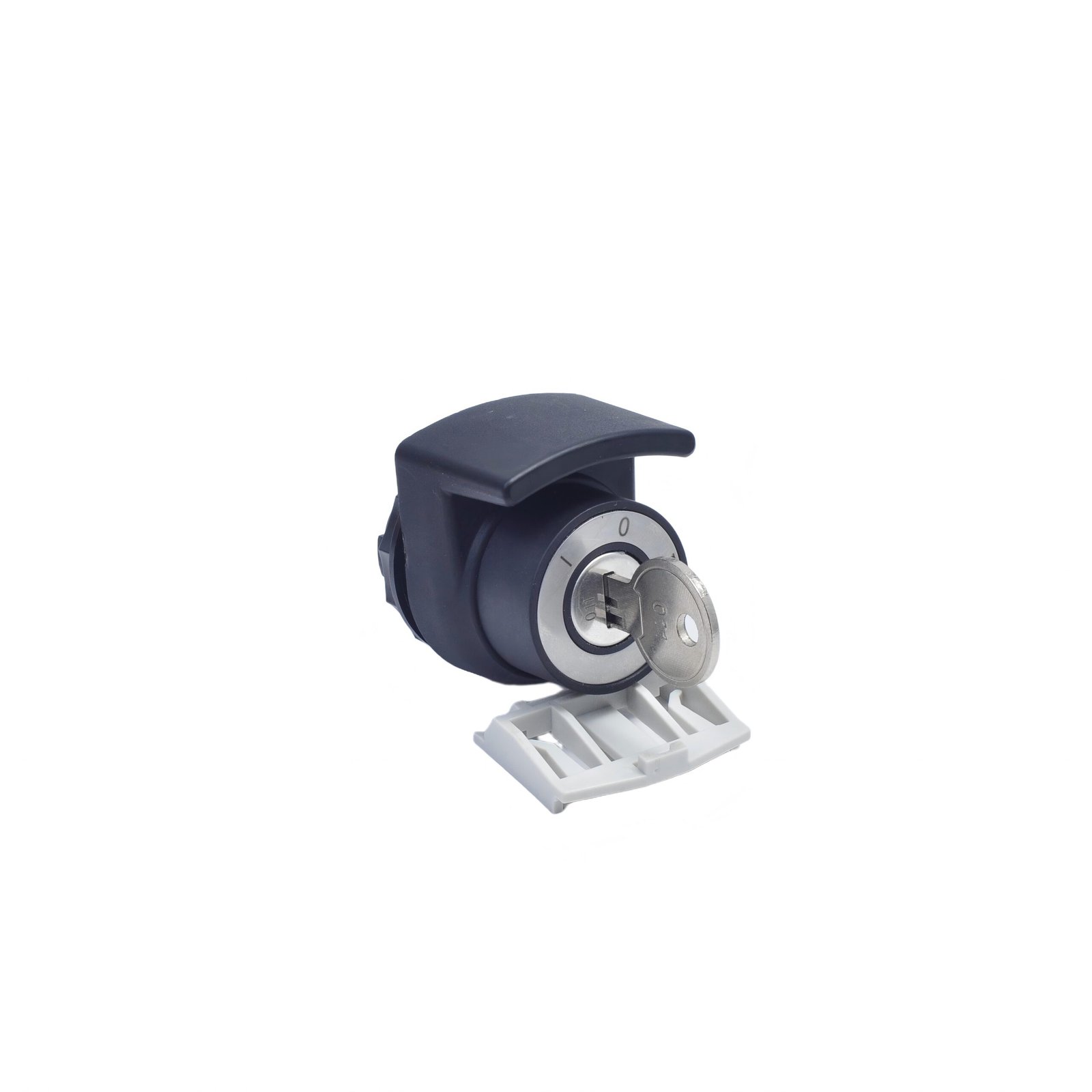

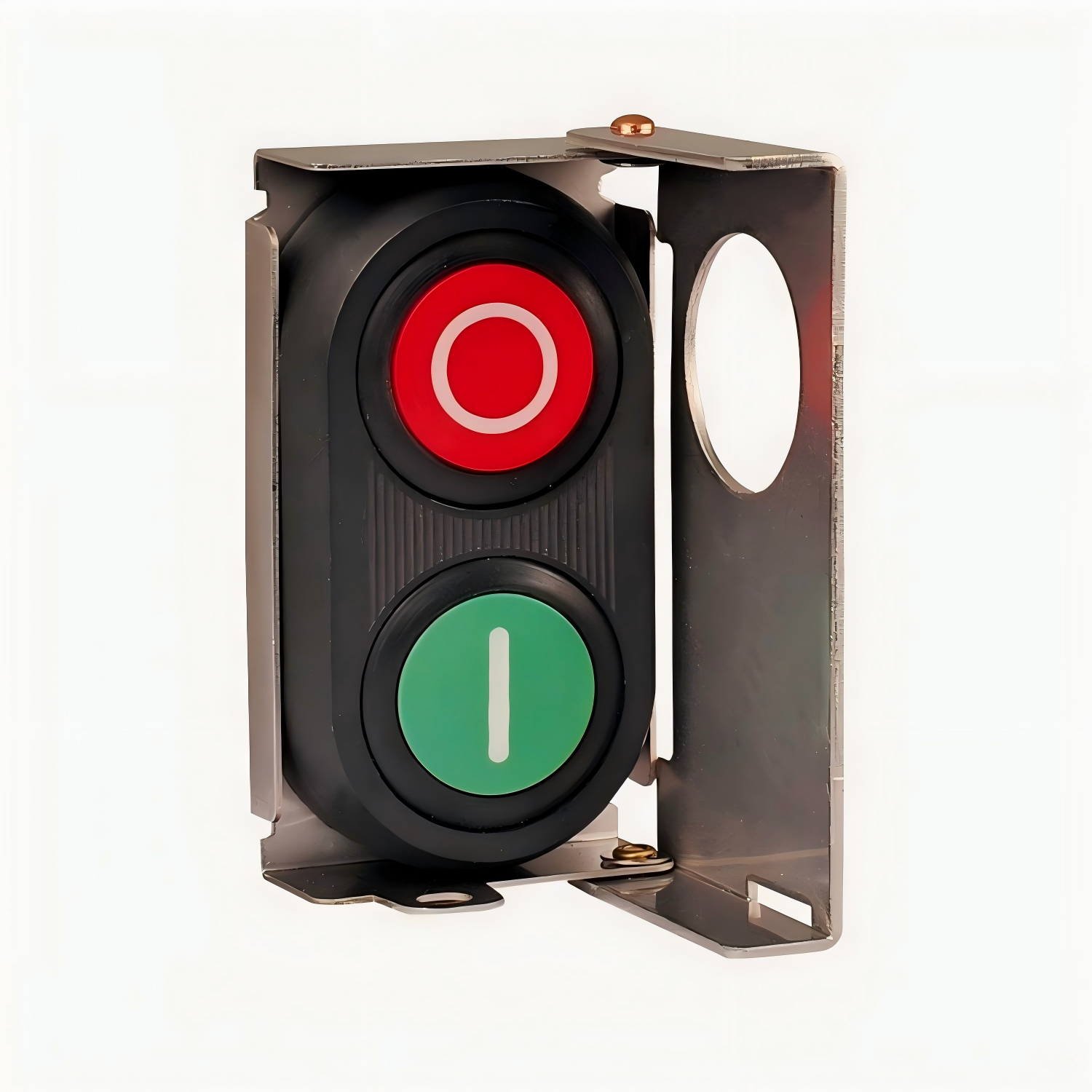

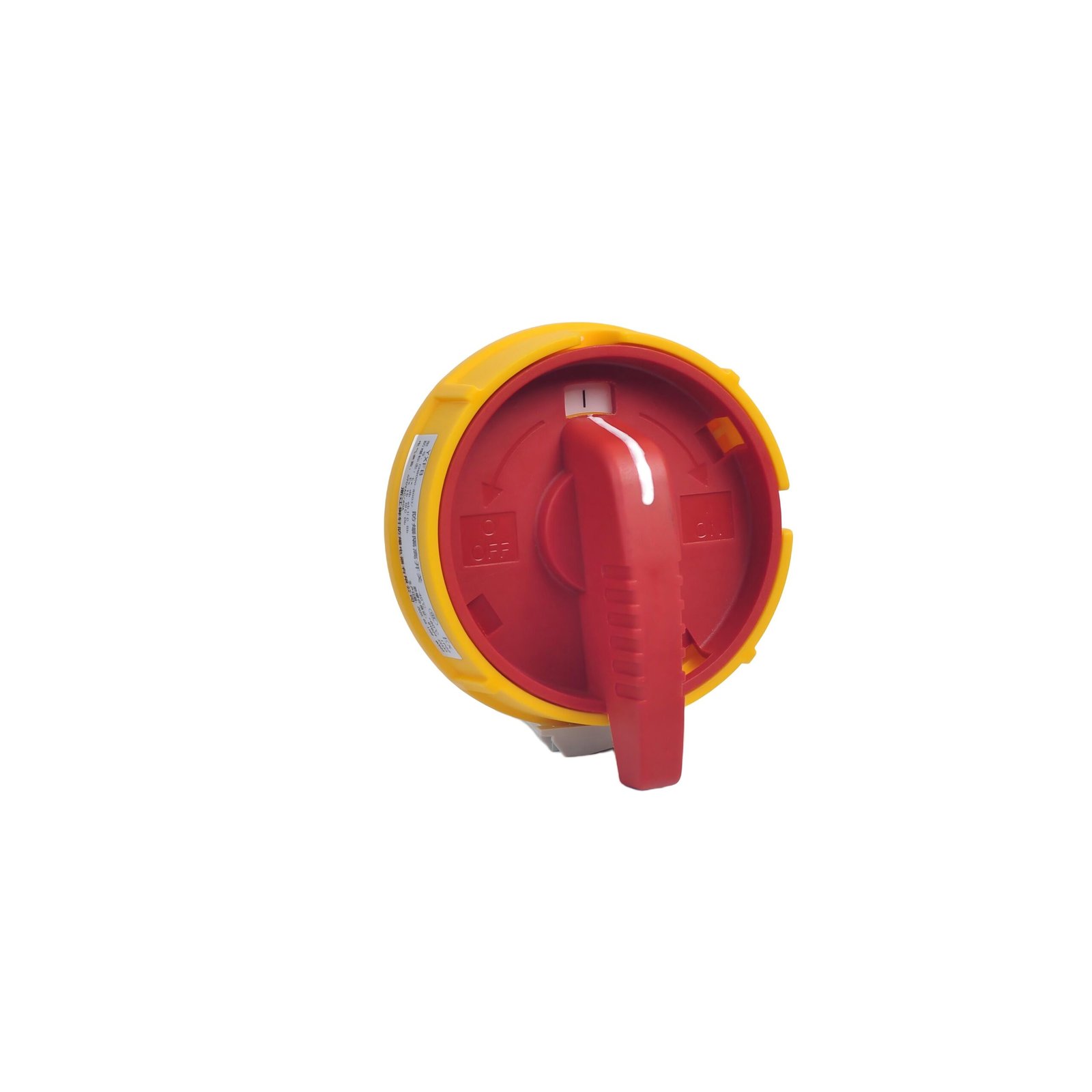

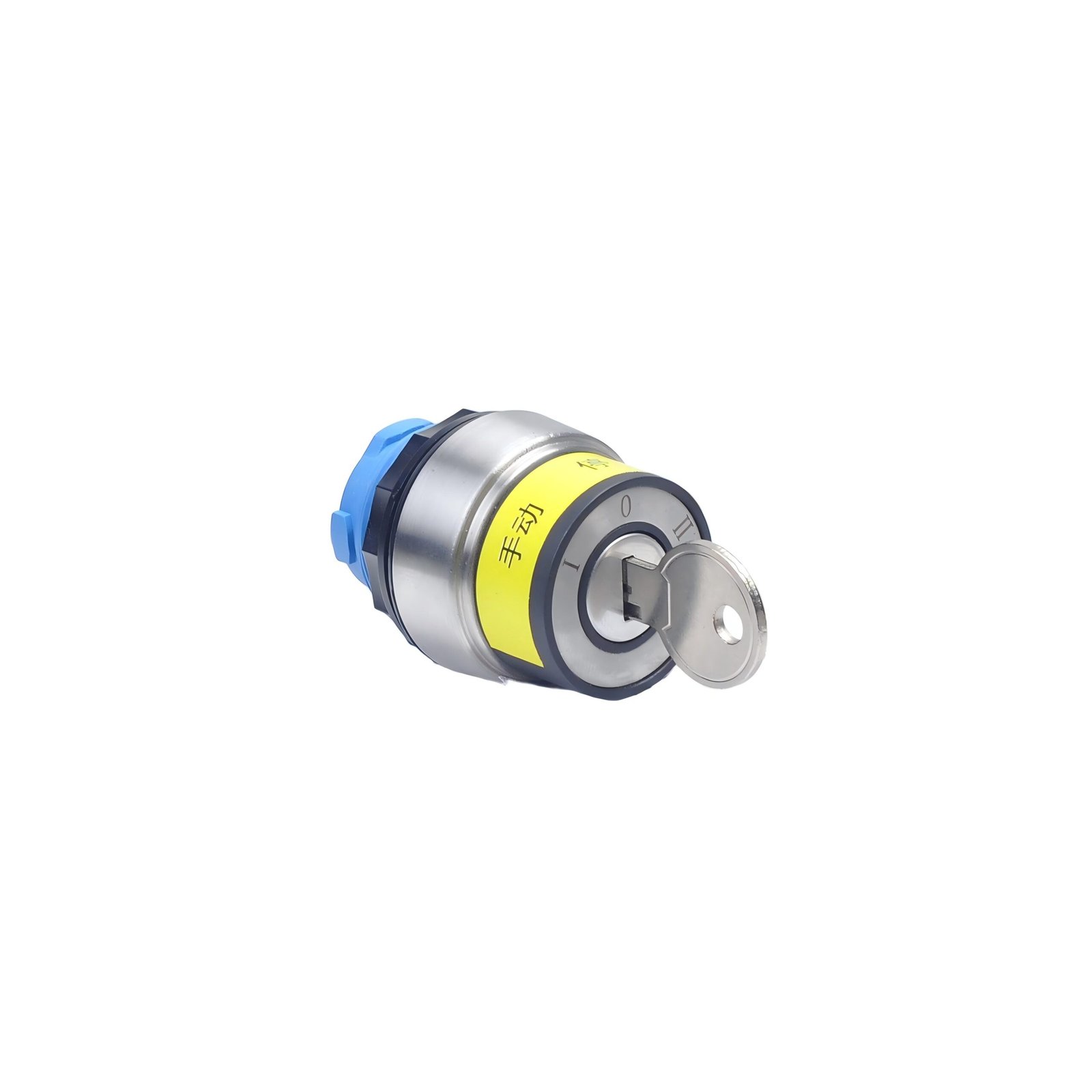

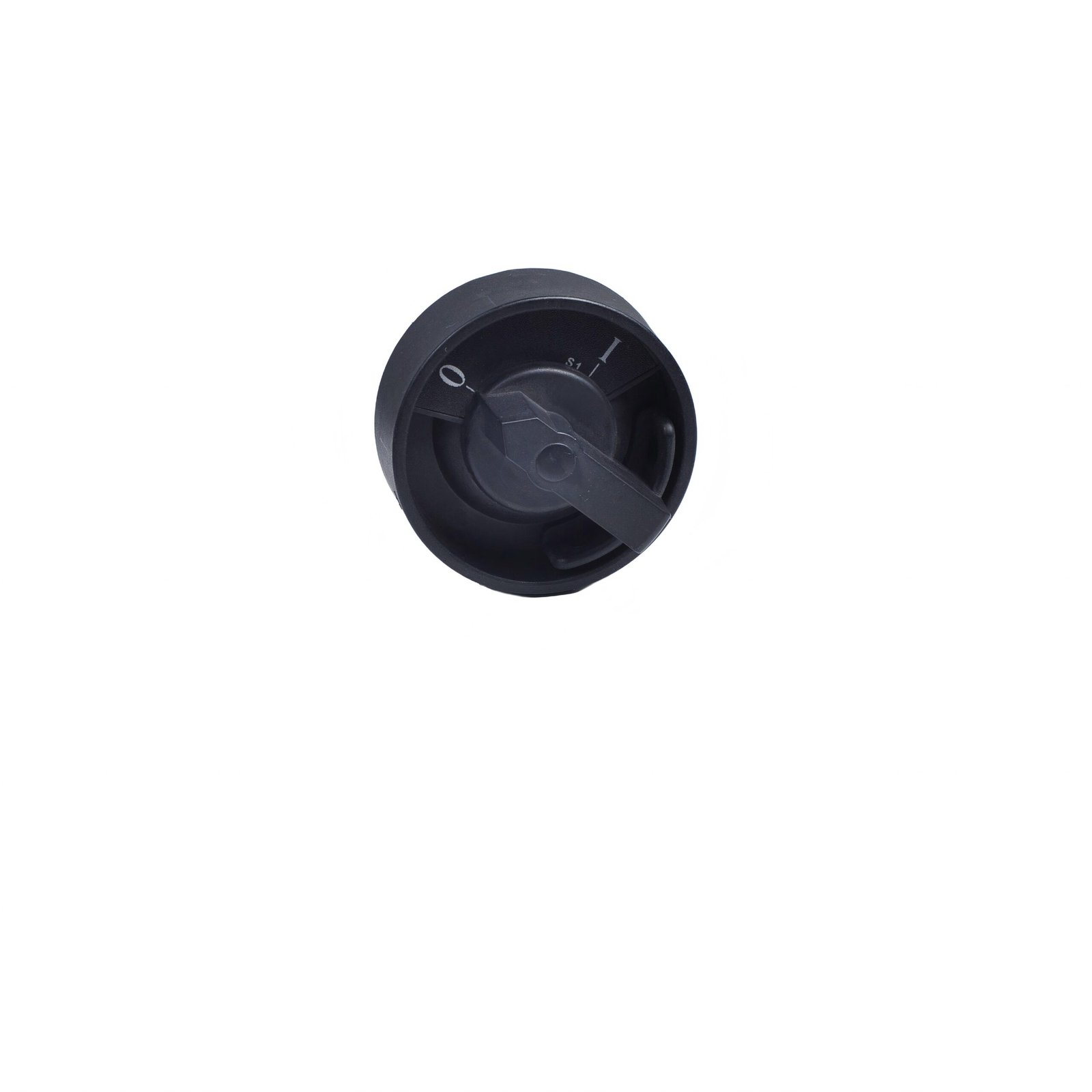

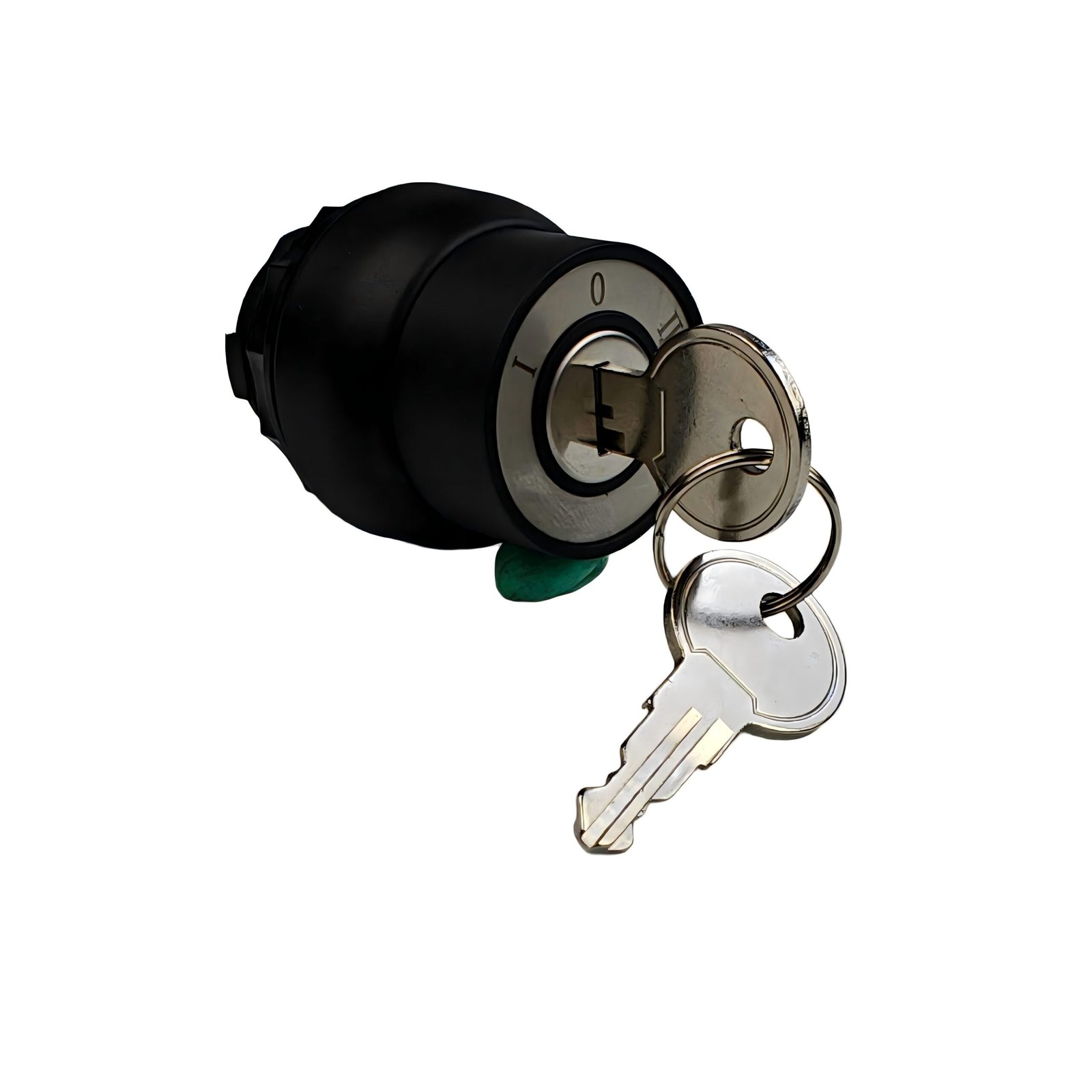

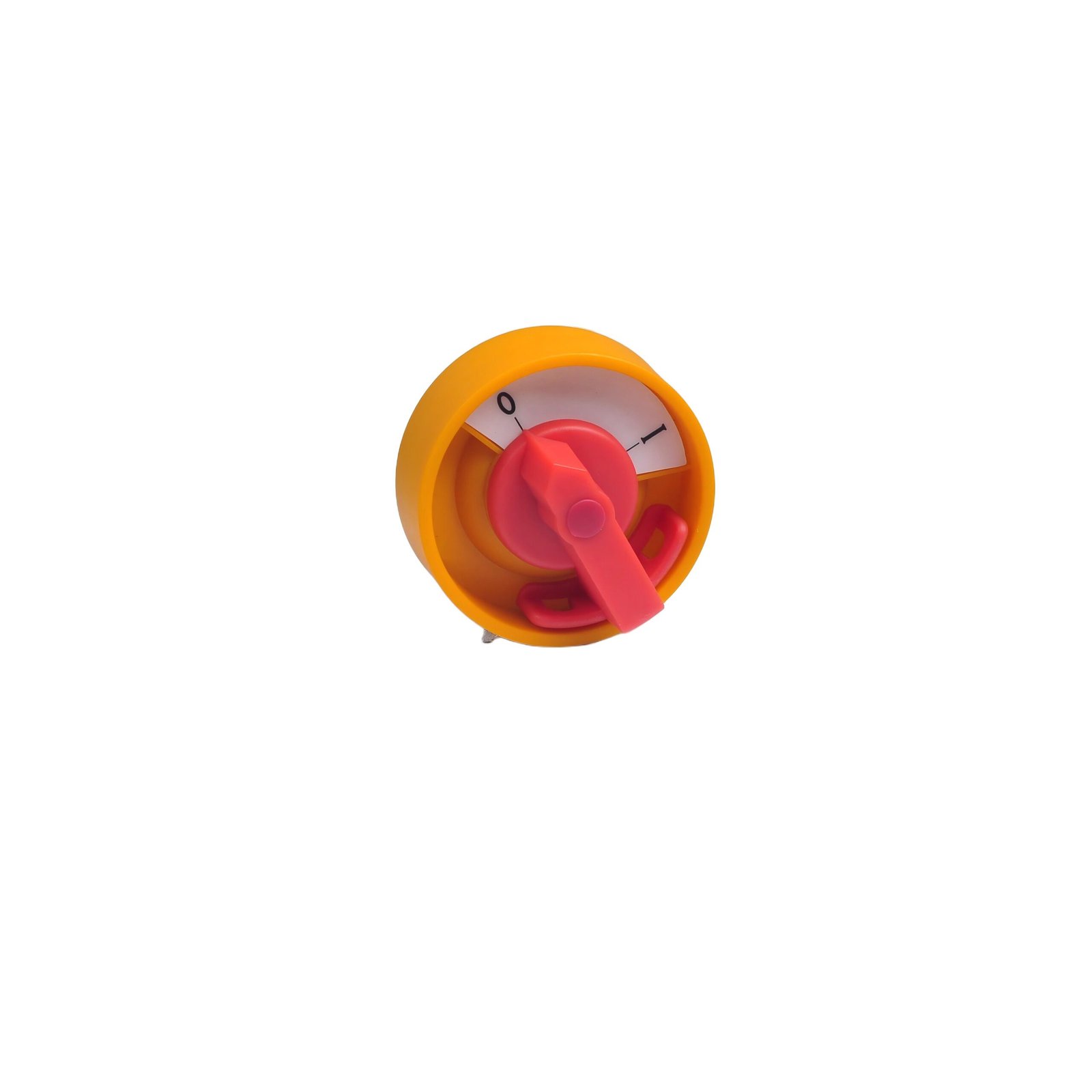

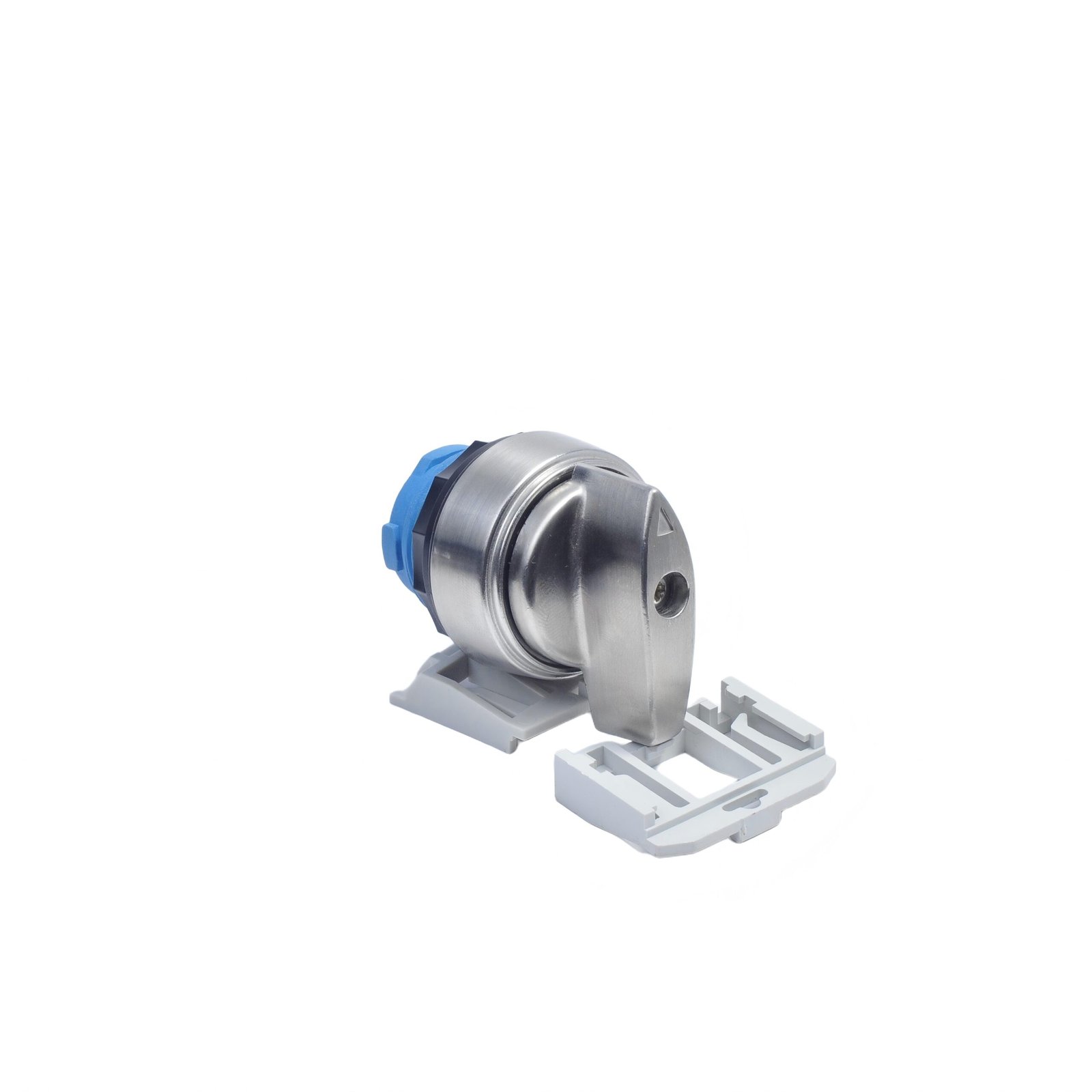

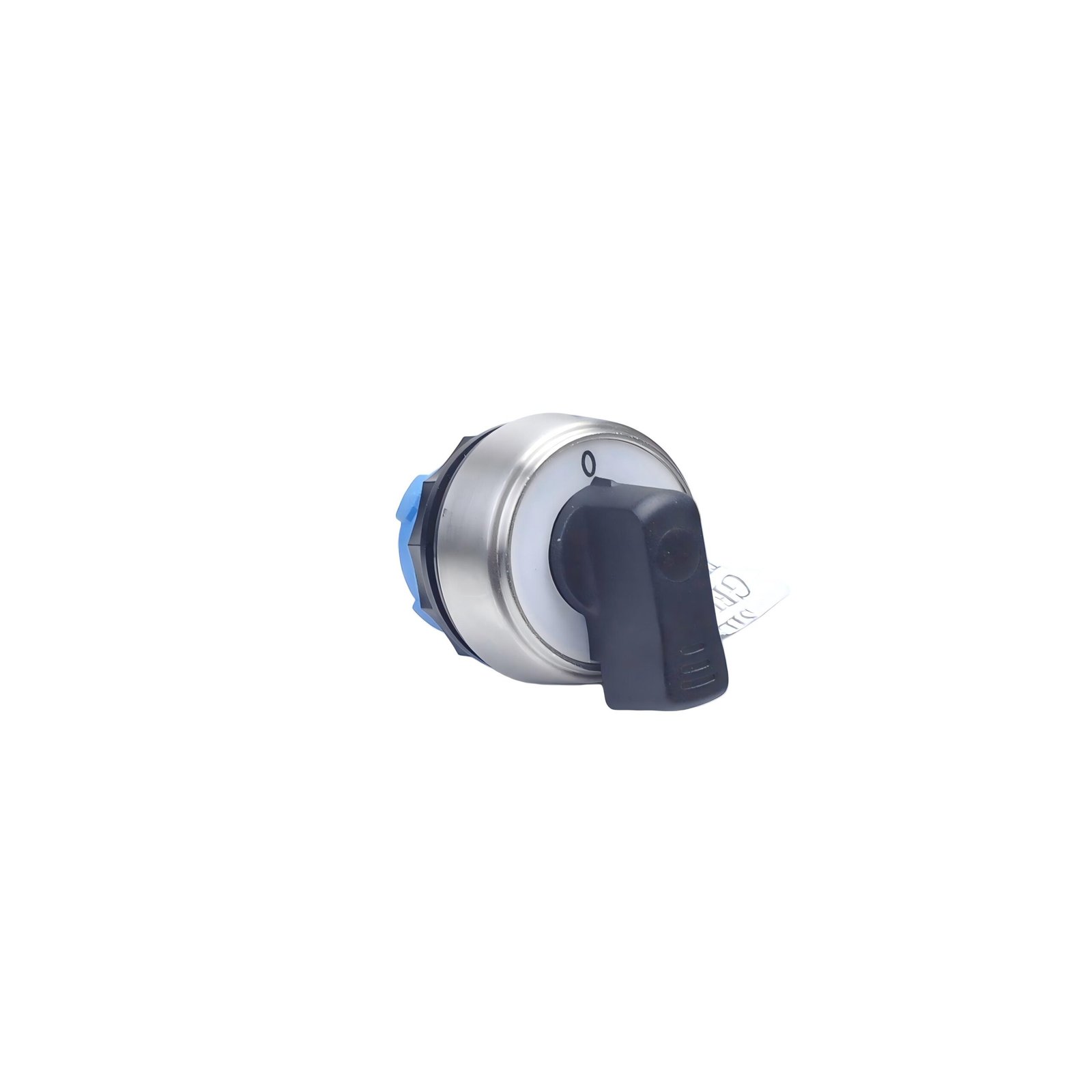

  • Тип изделия: взрывозащищённая кнопка и модуль переключателя с рабочей головкой; включает обычные кнопки, кнопки аварийного останова, поворотные переключатели, ключевые переключатели, селекторные переключатели. Два варианта монтажа: передпанельный монтаж на DIN-рейку, задпанельный монтаж на зажим.
  • Сертификация / Маркировка взрывозащиты: Ex db eb II C Gb / Ex tb IIIC Db, подходит для газоопасных зон Зона 1, Зона 2 и пылеопасных зон Зона 21, Зона 22.
  • Материал: корпус рабочей головки - нержавеющая сталь / конструкционный пластик; корпус модуля - самозатухающий пластик.
  • Выступающие крепежные элементы: крепеж из нержавеющей стали.
  • Электрические характеристики-Номинальное напряжение: AC-12/AC-3/AC-23:400V; AC-15:400V; DC-13:110V
  • Электрические характеристики-Номинальный ток: AC-12/AC-3/AC-23:16A; AC-15:10A; DC-13:1A
  • Степень защиты оболочки: модуль переключателя IP20; рабочая головка IP66
  • Температура окружающей среды: окружающая температура от −40 °C до +60 °C; рабочая температура от −40 °C до +75 °C
  • Сечение подключаемого кабеля (клеммы): 2×2,5 мм²
  • Ввод кабеля: модуль не имеет встроенного кабельного ввода; модуль должен устанавливаться внутри корпуса повышенной безопасности со степенью защиты IP54 или выше.
  • Кабельный ввод-сальник: поставляется вместе с внешним взрывозащищённым корпусом.
3. Классификация и происхождение продукции

Код ТН ВЭД: 8536500000

Страна-производитель: Китай

4. Отрасли применения
  • Применение: подходит для нефтехимической, углехимической, фармацевтической, зерново-масляной переработки, лакокрасочной, горнодобывающей отраслей, хранения и транспортировки нефтегазовой продукции, очистки сточных вод и других отраслей с опасными условиями при наличии легковоспламеняющихся и взрывоопасных газов или пыли.
  • Практичность: высокая практичность, два варианта монтажа, разнообразные рабочие головки и богатые комбинации контактов для удовлетворения разнообразных потребностей полевого управления разным оборудованием.
  • Показатели безопасности: отличные показатели безопасности для газоопасных зон Зона 1/2 и пылеопасных зон Зона 21/22, сертифицированная маркировка взрывозащиты, высокая степень защиты и большой механический ресурс для гарантии стабильной и безопасной работы в опасных условиях.
5. Надежность продукции

Взрывозащищённые изделия MMALATEX соответствуют строгим международным стандартам и имеют полный комплект сертификатов ATEX, IECEx и EAC для гарантии корректной работы на глобальных рынках. Данная серия взрывозащищённых изделий разработана для экстремальных условий эксплуатации со степенями защиты IP65/IP66/IP67, обладает высокой устойчивостью к влаге, пыли и коррозии. Мы предоставляем клиентам комплексные сервисные услуги, включая полноценную техническую поддержку, полное гарантийное обслуживание и логистическую поддержку по всему миру. Независимо от расположения вашего проекта, MMALATEX гарантирует бесперебойную поставку и предлагает безопасные и надёжные решения для опасных производственных зон.

6. Часто задаваемые вопросы

Q1: Какая маркировка взрывозащиты у взрывозащищённой кнопки и модуля переключателя CH0801 с рабочей головкой?

A1: Маркировка взрывозащиты: Ex db eb II C Gb / Ex tb IIIC Db.



Q2: Какое требование к толщине панели при монтаже передней рабочей головки CH0801?

A2: Передняя рабочая головка монтируется на панели толщиной от 1 мм до 6 мм, стандартный диаметр Ø30 мм.



Q3: Где должны устанавливаться модули взрывозащищённой кнопки CH0801?

A3: Они должны устанавливаться внутри корпусов повышенной безопасности со степенью защиты IP54 и выше, подходят для опасных зон Зона 1, Зона 2, Зона 21 и Зона 22.
