Технические данные
1. Тип взрывозащиты
- Применяемые стандарты: CENELEC, IEC, NEC
- Применимые взрывоопасные зоны: взрывоопасные газовые среды Зона 1, Зона 2; среды с горючей пылью Зона 21, Зона 22.
- Маркировка Ex: Ex db eb II C Gb, Ex tb III C Db
2. Параметры изделия

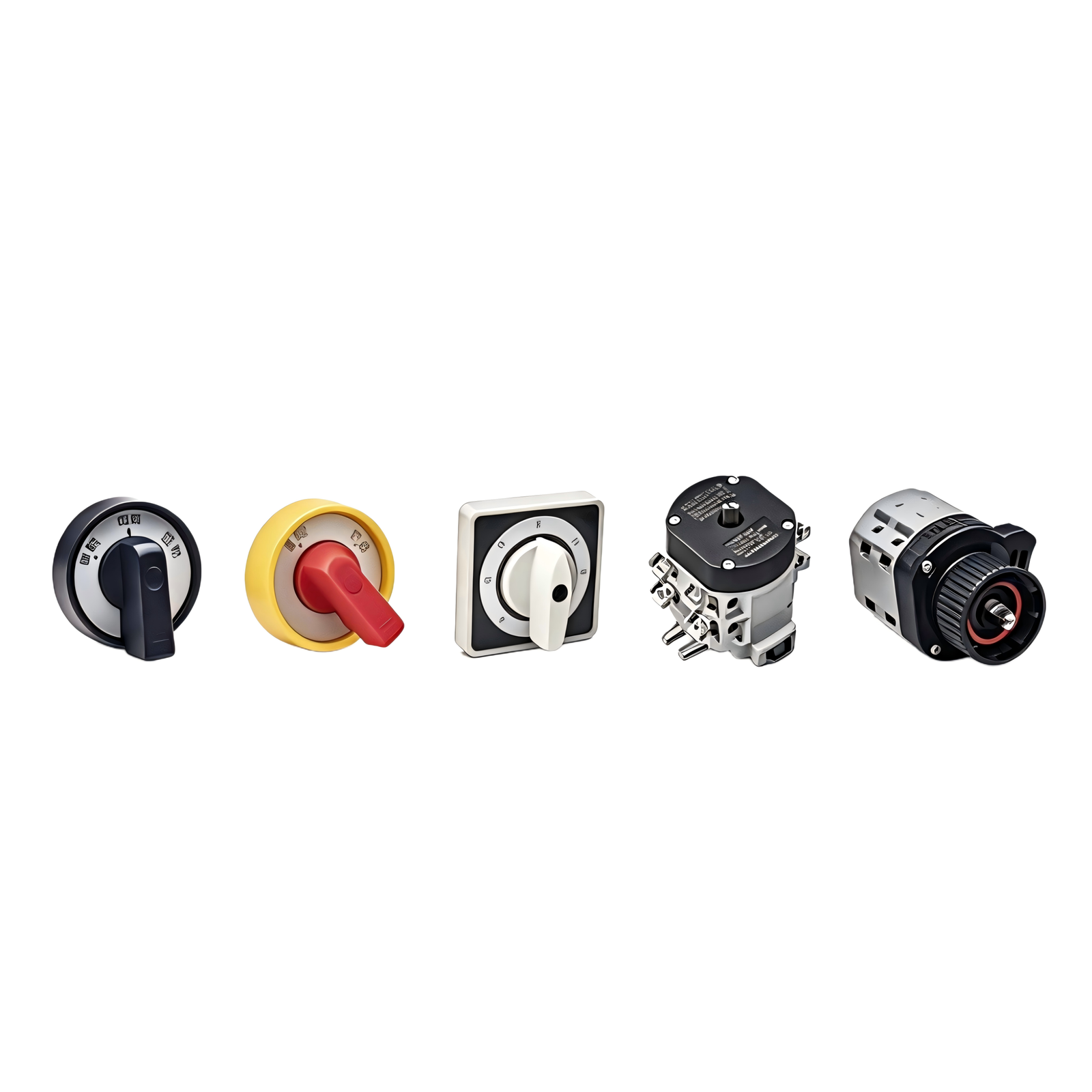

- Тип изделия: взрывозащищённый узел переключателя-переключателя (модуль + селекторная ручка-головка), исполнения для монтажа с лицевой или обратной стороны панели, несколько вариантов рукояток.
- Сертификация / маркировка взрывозащиты: Ex db eb II C Gb, Ex tb III C Db. Подходит для газоопасных зон Зона 1, Зона 2 и пылеопасных зон Зона 21, Зона 22.
- Материал: корпус выполнен методом литья под давлением из специального конструкционного пластика.
- Наружные крепёжные элементы: монтаж на DIN-рейку TS35×7,5; крепёжные винты M6 для зад-панельного монтажа.
- Электрические характеристики – Номинальное напряжение: 400 В перем. тока, 110 В пост. тока.
- Электрические характеристики – Номинальный ток: 16 А перем. тока, 1 А пост. тока.
- Защита – Степень защиты оболочки: модуль IP20; селекторная ручка-головка IP66.
- Защита – Температура окружающей среды: −40 ℃ … +60 ℃; рабочая температура изделия −40 ℃ … +75 ℃.
- Подключение – Сечение кабеля: клеммы под кабель 2×2,5 мм².
- Подключение – Кабельный ввод: встроенный кабельный ввод отсутствует; модуль должен устанавливаться внутри взрывозащищённой оболочки повышенной безопасности.
- Подключение – Кабельный сальник: кабельные сальники поставляются в комплекте с внешней соответствующей взрывозащищённой оболочкой.
3. Классификация и происхождение изделия
Код ТН ВЭД: 9405409000
Страна-производитель: Китай
4. Отрасли применения
- Подходит для: нефтехимической, углехимической, фармацевтической, лакокрасочной отраслей, переработки зерна-нефти, горнодобывающей промышленности, хранения и транспортировки нефти и газа, очистки сточных вод и других производств с опасными условиями, характеризующимися наличием взрывоопасных газов и горючей пыли.
- Практичность: модульный переключатель с независимыми контактами поддерживает различные варианты контактных групп. Предусмотрен монтаж с лицевой или обратной стороны панели, несколько вариантов рукояток для удовлетворения разнообразных требований к управлению цепями на объекте.
- Показатели безопасности: маркировка Ex db eb II C Gb, Ex tb III C Db для газоопасных зон Зона 1/Зона 2 и пылеопасных зон Зона 21/Зона 22. Модуль имеет степень защиты IP20, селекторная ручка-головка – IP66. Корпус устойчив к коррозии. Изделие должно эксплуатироваться только в комплекте с оболочкой повышенной безопасности, самостоятельная работа во взрывоопасной среде запрещена.
5. Надёжность
Взрывозащищённая продукция MIMALATEX соответствует строгим международным стандартам, имеет полный комплект сертификатов ATEX, IECEx и EAC для гарантии соответствия при эксплуатации на глобальных рынках. Данная линейка взрывозащищённых изделий разработана для работы в экстремальных условиях со степенями защиты IP65/IP66/IP67, обеспечивает высокую стойкость к влаге, пыли и коррозии. Мы предоставляем клиентам комплексную поддержку: полное техническое сопровождение, гарантийное обслуживание и международную логистику. Независимо от расположения вашего проекта, MIMALATEX гарантирует своевременную поставку оборудования и предлагает безопасные надёжные решения для опасных зон.
6. Часто задаваемые вопросы
Q1: Для каких опасных зон подходит взрывозащищённый модуль переключателя CH0801-K?
A1: Подходит для газоопасных зон Зона 1, Зона 2 и пылеопасных зон Зона 21, Зона 22.
Q2: Какие степени защиты имеет данный компонент переключателя?
A2: Модуль переключателя имеет степень защиты IP20, а селекторная ручка-головка – IP66.
Q3: Можно-ли использовать модуль переключателя CH0801-K отдельно во взрывоопасной среде?
A3: Нет, он должен устанавливаться в комплекте с оболочкой повышенной безопасности, самостоятельная эксплуатация во взрывоопасной среде запрещена.
