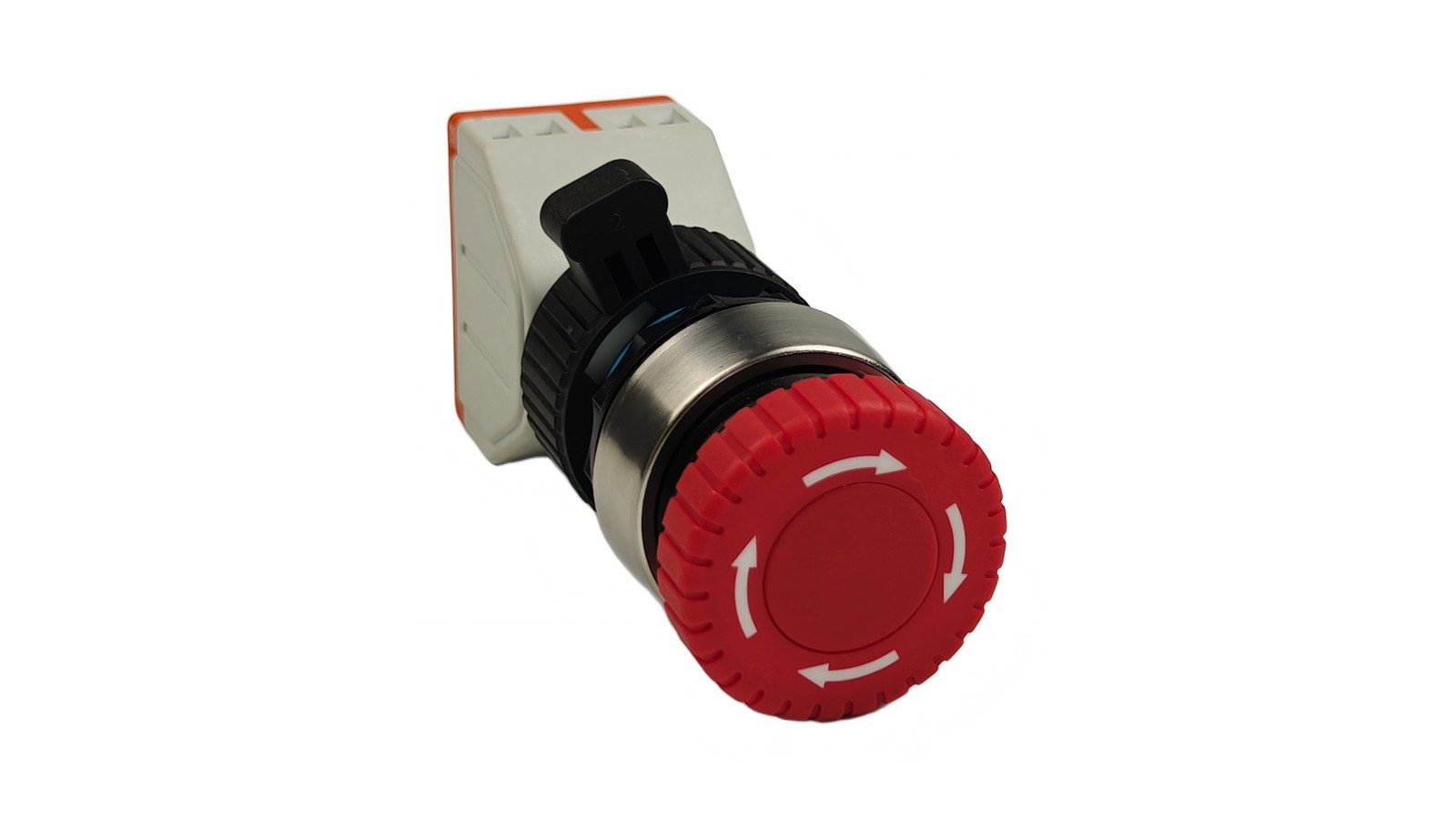

Монтажное отверстие под кнопку проверяют по чертежу конкретного исполнения: одного диаметра недостаточно. Важны форма и допуски отверстия, допустимая толщина панели, габариты собранного узла и совместимость его частей. Для Ex-оборудования механическое совпадение размеров также не заменяет проверку документов на соответствующую комплектацию.
Дата проверки: 27 сентября 2026 года (2026-09-27).
1. Что означает «22 мм» в названии кнопки?
Это обозначение размерной группы, которое нельзя использовать вместо монтажного чертежа. Например, в официальном чертеже Schneider Electric ZB4BA2 описание содержит «22mm», а размеры отверстия и допуски показаны отдельно. Чертёж относится к конкретной головке кнопки, а не к любому посту управления этого размера.
Для закупки запросите точный артикул и чертёж посадочного места с допусками. Запись «подходит под 22 мм» без ссылки на исполнение оставляет вопрос открытым. Размер лицевой части, монтажный диаметр и размеры упаковки в каталоге относятся к разным объектам.
2. Нужно ли учитывать форму отверстия, если диаметр совпадает?
Да, если в чертеже предусмотрены дополнительные элементы контура. На странице 2 инструкции Eaton M22, IL04716002Z, редакция 07/21 показано отверстие с дополнительным вырезом и отдельными размерами. Это пример требований данной серии, а не общий шаблон для всех кнопок.
Попросите подтвердить форму посадочного места и предусмотренный способ предотвращения проворота. Не следует считать круглый вырез и контур с пазом взаимозаменяемыми по совпадению одного диаметра. Если сведения о существующей панели неполны, отметьте это в запросе; фотография без чертежа не подтверждает допуски.
3. Почему поставщику нужна толщина панели?
Она является отдельным условием сопряжения. В той же инструкции Eaton диапазон толщины панели указан рядом с чертежом отверстия, отдельно от его диаметра. Подтверждение одного параметра не закрывает проверку другого.
Передайте данные панели из документации и перечислите предусмотренные в месте установки накладки, таблички или другие принадлежности. Попросите изготовителя уточнить, какие из них учитываются в допустимой комплектации. Не переносите диапазон одной серии на другую и не делайте вывод о пригодности по тому, что крепление внешне похоже.
4. Достаточно ли габаритов одной головки для проверки пространства за панелью?
Нет. Упомянутый чертёж ZB4BA2 показывает отдельную головку кнопки; её размеры не описывают целиком узел с контактными блоками. В запросе нужно различать головку, держатель, контактные и световые элементы, если они предусмотрены.
Запросите габаритный чертёж согласованной сборки и сопоставление с внутренней компоновкой корпуса: соседними устройствами, стенками и предусмотренным размещением проводников. Не назначайте универсальный запас глубины по фотографии. Функции контактных блоков — отдельный вопрос, рассмотренный в материале о контактах NO и NC.
5. Одинаковые отверстия позволяют свободно сочетать головки и контактные блоки?
Нет. Совместимость частей подтверждают по обозначениям и документам изготовителя. Совпадение размерной группы само по себе не подтверждает допустимость выбранного сочетания. Функциональные характеристики тоже проверяют отдельно — например, положения и возврат переключателя.
Для Ex-сборки требуется проверить допустимость конкретного состава оборудования. ТР ТС 012/2011, статья 4, пункт 6 предусматривает техническую документацию изготовителя, включая сведения о сборке и сохранении характеристик взрывобезопасности. Примеры Eaton и Schneider здесь поясняют структуру данных и не устанавливают характеристики продукции MMAIATEX.
6. Что отправить поставщику до заказа?
Передайте артикул требуемого узла, чертёж существующей панели, её толщину, внутреннюю компоновку корпуса и перечень нужных элементов. Приложите документы оборудования и отдельно перечислите неизвестные параметры. Для замены уже установленного узла полезен разбор проверки комплектующих Ex.
Открытое описание IEC 60947-5-1:2024 относится к электромеханическим аппаратам цепей управления; оно не подтверждает взаимозаменяемость выбранных деталей. Эта международная редакция не объявляется здесь автоматически обязательной в России. Ответ поставщика должен относиться к конкретному исполнению. Материал помогает подготовить запрос и не разрешает изменять отверстия или конструкцию Ex-оболочки.
